Products--»Forward and return automatic aligning group C-Yi reel
Forward and return automatic aligning group C-Yi reel
  • Name：Forward and return automatic aligning group C-Yi reel
  • Category： Belt conveyor parts -> Forward return automatic aligning group C
  • Material：
  • Weight：
  • Detect：
  • Boxing：
  • Details


  •

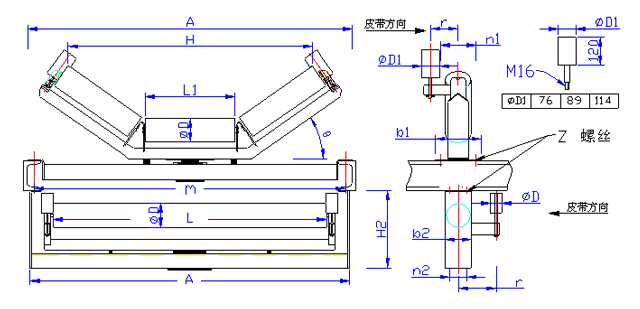

    Advance automatically aligning formwork reel Group-C（Units = mm）
    Strap width Type Size z
    фD L1 A m n1 b1 H
    θ=20° θ=30° θ=35° θ=45°
    400 C-400 89.1 145 690 640 140 190 465 426     M12
    450 C-450 165 740 690 522 481
    500 C-500 180 790 740 565 522
    600 C-600-1 210 890 840 160 210 652 604
    C-600-2 114.3 656 608
    750 C-750 265 1090 1040 802 760 734 678
    800 C-800 275 1140 1090 830 787 760 702
    900 C-900 315 1240 1190 946 897 866 799
    1000 C-1000-1 350 1340 1290 1057 998 961 882
    C-1000-2 139.8 180 230 1061 1004 968 891
    1050 C-1050 370 1390 1340 1115 1053 1014 931
    1200 C-1200 420 1540 1490 1259 1190 1146 1052
    1400 C-1400-1 500 1790 1730 1490 1414 1370 1261 M16
    C-1400-2 165.2 280 340 1494 1420 1377 1270
    1600 C-1600 580 1990 1930 1720 1633 1581 1454
    1800 C-1800 650 2280 2220 330 390 1922 1824 1766 1623
    2000 C-2000 730 2480 2420 2152 2042 1977 1846
    Return self-aligning reel group RC-type formwork　　（Units = mm）
    Strap width Type Size z
    фD L A m H
    h2 n2 b2
    400 RC-400 89.1 460 690 640 290 60 120 M12
    450 RC-450 510 740 690
    500 RC-500 560 790 740
    600 RC-600-1 660 890 840 305
    RC-600-2 114.3 335 140
    750 RC-750 850 1090 1040
    800 RC-800 900 1140 1090
    900 RC-900 1000 1240 1190
    1000 RC-1000-1 1100 1340 1290
    RC-1000-2 139.8 380 100 150
    1050 RC-1050 1150 1390 1340
    1200 RC-1200 1300 1540 1490
    1400 RC-1400-1 1510 1790 1730 120 200 M16
    RC-1400-2 165.2 530
    1600 RC-1600 1710 1990 1930
    1800 RC-1800 2000 2280 2220 540
    2000 RC-2000 2200 2480 2420
