Products--»Former and return hob roll group B type
Former and return hob roll group B type
  • Name：Former and return hob roll group B type
  • Category： Belt conveyor parts -> Former return hob roll group B type
  • Material：
  • Weight：
  • Detect：
  • Boxing：
  • Details


  •

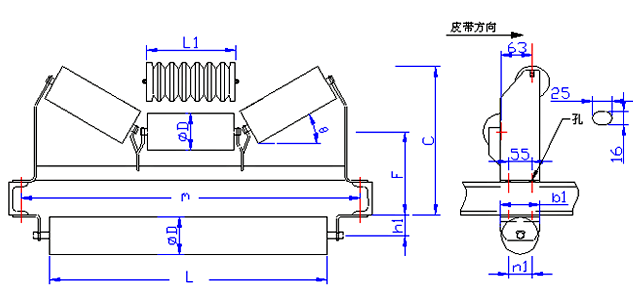

    Forward hob roll group B type　　（Unit = mm） Unit = mm
    Strap width Type Size
    фD L1 M F C
    θ=20° θ=30° θ=35° θ=45°
    400 B-400 114.3 153 650 120 222 244 252 277
    450 B-450 172 700 228 253 262 290
    500 B-500 187 750 234 262 271 303
    600 B-600 223 850 247 279 294 327
    650 B-650 242 900 255 291 307 341
    750 B-750 278 1000 267 305 323 365
    800 B-800 292 1050 270 316 335 376
    900 B-900 330 1150 282 334 359 402
    1000 B-1000 356 1250 293 345 369

    423
    1050 B-1050 383 1300 303 362 387 441
    1200 B-1200 436 1450 323 385 415 482
    1400 B-1400 495 1700 350 468 505 565
    1600 B-1600 560 2000 375 498 570 598
    Return hob roll group RB type 　（Units = mm） Units = mm
    Strap width Type Size
    фD L M h1 b1 n1
    400 RB-400 114.3 490 650 120 100 56
    450 RB-450 543 700
    500 RB-500 593 750
    600 RB-600 693 850
    650 RB-650 743 900
    750 RB-750 843 1000
    800 RB-800 893 1050
    900 RB-900 993 1150
    1000 RB-1000 1093 1250
    1050 RB-1050 1143 1300
    1200 RB-1200 1293 1450
    1400 RB-1400 1545 1700
    1600 RB-1600 1845 2000
