Products--»Forward and return hob roll group A type

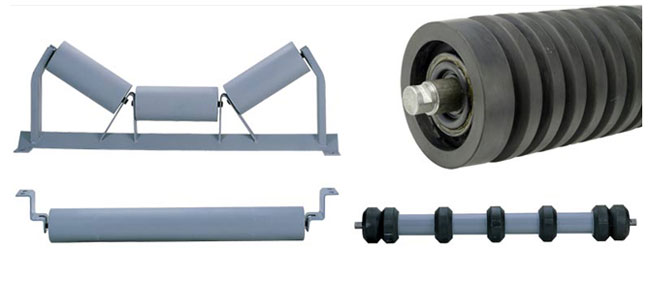

Forward and return hob roll group A type
  • Name：Forward and return hob roll group A type
  • Category： Belt conveyor parts -> Forward return hob roll group A type
  • Material：
  • Weight：
  • Detect：
  • Boxing：
  • Details




  •

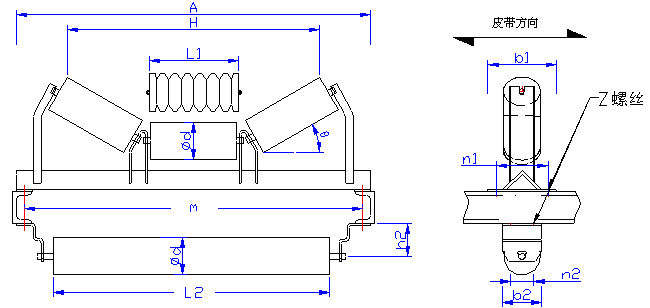

    Forward hob roll group A type （Unit = mm）
    Strap width Type Size z
    фd L1 A m n1 b1 H
    θ=20° θ=30° θ=35° θ=45°
    400 A-400 89.1 145 690 640 140 190 465 426     M12
    450 A-450 165 740 690 522 481
    500 A-500 180 790 740 565 522
    600 A-600-1 210 890 840 160 210 652 604
    A-600-2 114.3 656 608
    750 A-750 265 1090 1040 802 760 734 678
    800 A-800 275 1140 1090 830 787 760 702
    900 A-900 315 1240 1190 946 897 866 799
    1000 A-1000-1 350 1340 1290 1057 998 961 882
    A-1000-2 139.8 180 230 1061 1004 968 891
    1050 A-1050 370 1390 1340 1115 1053 1014 931
    1200 A-1200 420 1540 1490 1259 1190 1146 1052
    1400 A-1400-1 500 1790 1730 1490 1414 1370 1261 M16
    A-1400-2 165.2 280 340 1494 1420 1377 1270
    1600 A-1600 580 1990 1930 1720 1633 1581 1454
    1800 A-1800 650 2280 2220 330 390 1922 1824 1766 1623
    2000 A-2000 730 2480 2420 2152 2042 1977 1846
    Return hob roll group RA type　　（Unit = mm）
    Strap width Type Size z
    фd L2 A m H
    h2 n2 b2
    400 RA-400 89.1 460 690 640 100 50 100 M12
    450 RA-450 510 740 690
    500 RA-500 560 790 740
    600 RA-600-1 660 890 840
    RA-600-2 114.3
    750 RA-750 850 1090 1040
    800 RA-800 900 1140 1090
    900 RA-900 1000 1240 1190
    1000 RA-1000-1 1100 1340 1290
    RA-1000-2 139.8 120 100 170
    1050 RA-1050 1150 1390 1340
    1200 RA-1200 1300 1540 1490
    1400 RA-1400-1 1510 1790 1730 160 120 200 M16
    RA-1400-2 165.2
    1600 RA-1600 1710 1990 1930
    1800 RA-1800 2000 2280 2220
    2000 RA-2000 2200 2480 2420
